Angenäherte Idealsituation Audio Technica DR 5000 LC



R1 = 1,217 kOhm
R2 = 47 kOhm
L1 = 400 mH
C1 = 47 pf
C2 = 22 pF

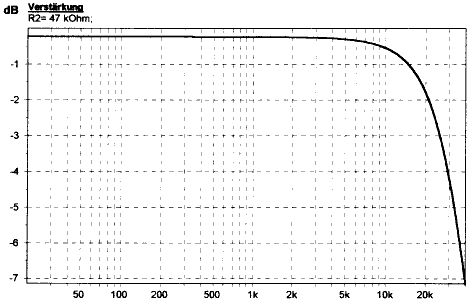

Frequenzgang:
dargestellter Frequenzbereich : 20 Hz - 40 kHz
Maximalwert Frequenzgang : -0,22 dB
Minimalwert Frequenzgang : -7,14 dB


Phase:
dargestellter Frequenzbereich : 20 Hz - 40 kHz
Maximalwert Phase: -0,06 Grad
Minimalwert Phase: -108,37 Grad


Auffällig ist im Gegensatz zu der Normalsituation und dem Katastrophenszenario der weiche Höhenabfall ohne Überhöhung. Daraus resultiert bei 20 kHz "nur noch" ein Pegelverlust von ca. 1,8 dB gegenüber 4,5 und 22,5 dB. Die Phasendrehung fällt dementsprechend ebenfalls niedriger aus.
